条码扫描模组|激光扫描模块

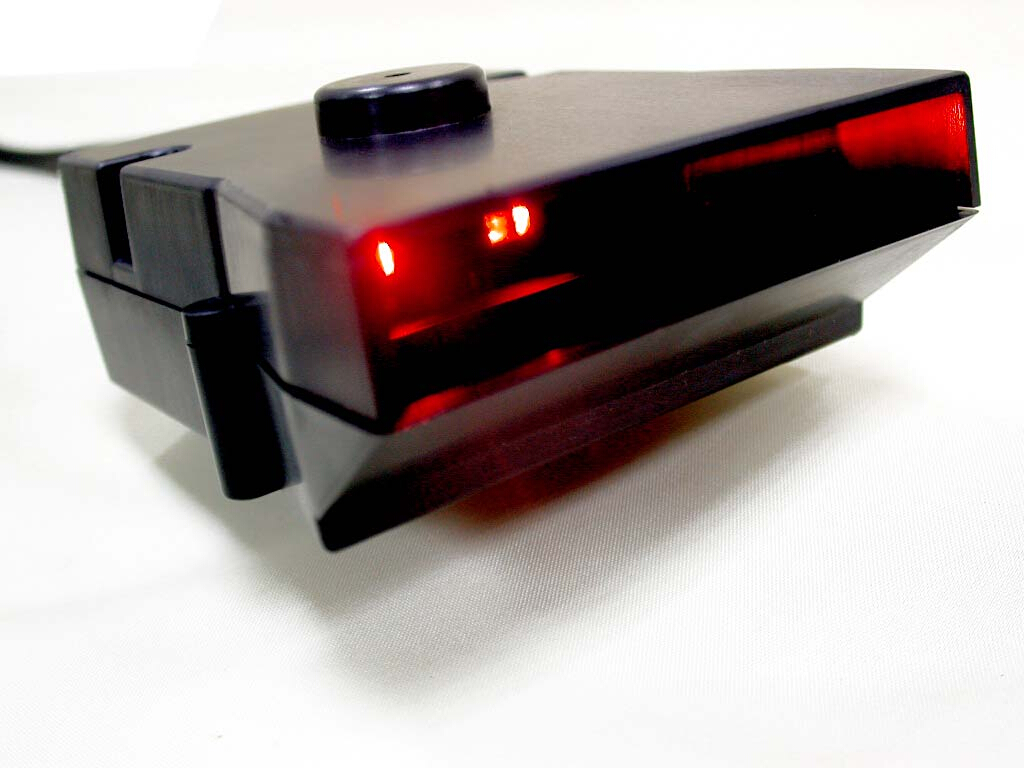

DZ-350条码扫描模组

产品特点:

DZ-350扫描模组是一款中长距红光一维条码扫描器,详细参数见后述。DZ-350扫描模组通过以下认可标准测试。遵照FCC PART15, CLASS的规定;测试根据European Council Directive 89/336/EEC,并确认符合欧洲标准EN55022:1994/A1:1995Class B,EN55024/1998。

产品特性及参数

DZ-350扫描模块技术参数:

DZ-350扫描模块电器特征
1. 操作模式:长亮、防灰尘。
2. 接口介面:Keyboard Wedge,RS-232,USB
3. 扫描速度:100次/秒
4. 开机电源:小于130mA
5. 工作电流:90mA +5%
6. 读取成功表示:蜂鸣器响一声(大于85DB)
7. 扫描条码类型:UPC/EAN/JAN/、EAN128Code、Code 39、Code 39 Full
ASCII、Code 32/Ltalian Pharmacy、Code 128、CODABAR/NW7、Interleave
25、Matrix 25、MSI/PLESSEY、、Code 93、Code 11、Code 26、ChinaPostage。

DZ-350扫描模块性能
1. 光源:639NM
2. 探头:线陈CCD传感器(2208pixel)
3. 处理器类型:STM32F103C8T6
4. 读取距离/角度:(请见扫描图)
5. 印刷反差比:PCS 30%
6. 分辨率:0.127mm
7. 光罩环境:100,000照度
8. 抗震:2公尺高度落下实体平面。
9. 工作环境温度:-2 to 50 ℃℃ 10. 储存环境温度:-40 to 80 ℃℃ 11. 环境溼度:5% to 95%
12. 光源最大时间(常亮状态):40,000小时
13. 间接故障时间:22,000小时
14. 产品工作温度:0 < T < 40 ℃℃



DZ-350扫描模块接脚定义:
P1 KB CLK
P2 KB DATA
P3 CTS/D-
P4 PC DATA
P5 PC CLK
P6 VCC IN
P7 GND
P8 TXD
P9 RTS/D+
P10 RXD
OEM 1D Barcode Module

DZ-350扫描模块物理特征
1. 重量48g、塑胶材料:ABS
2. 结构尺寸:83(长) *71(宽)*33(高)MM
阅读景深、解码率
安装角度
贴心机械设计,
您只要将DZ-350平贴于柜面窗口即可
